Сколько секций радиатора нужно на комнату
Биметалл, алюминий, стальные панельные и трубчатые. Считаем на температурный режим вашей системы: паспортная цифра дана при напоре 70 °C, в реальной системе он ниже — и секций нужно больше.
Сколько секций нужно вашей комнате
По площади комнаты, режиму системы и прибору считаем число секций или длину прибора. Рядом паспортная цифра для сравнения.
Требуется для комнаты
1 800 Вт
18 м² × 100 Вт/м²
Нужно в рабочем режиме
11 секций
ΔT = 62,5 °C (95/70/20) · 880 мм по длине
- По паспорту, напор 70 °C
- 10 секций
Паспортная цифра, она верна для своих условий. Множитель на ваш напор — 0,86.
Напор — полусумма подачи и обратки минус воздух в комнате (ГОСТ 31311-2022, п. 3.14), пересчёт по формуле (6) ГОСТ Р 53583-2009. Поправку на расход и на схему подключения не применяем: расход на этапе подбора неизвестен, а паспортных коэффициентов схемы производители не печатают. Допуск на сам паспортный поток — от −4 % до +5 %, поэтому подбирать «точно в ноль» смысла нет.
Сколько секций радиатора на комнату: таблица по площади
Готовый ответ для типовых комнат от 6 до 30 м² в трёх самых частых режимах системы.
Комнате 20 м² нужно около 2 000 Вт: это 13 секций RIFAR BASE 500 при автономном котле (90/70), 12 — в городской системе 95/70 и 22 — в режиме 70/50.
| Площадь | Мощность | 95/70 | 90/70 | 70/50 |
|---|---|---|---|---|
| 6 м² | 4 | 4 | 7 | |
| 8 м² | 5 | 5 | 9 | |
| 10 м² | 6 | 7 | 11 | |
| 12 м² | 8 | 8 | 13 | |
| 14 м² | 9 | 9 | 15 | |
| 15 м² | 9 | 10 | 16 | |
| 16 м² | 10 | 10 | 17 | |
| 18 м² | 11 | 12 | 19 | |
| 20 м² | 12 | 13 | 22 | |
| 22 м² | 13 | 14 | 24 | |
| 25 м² | 15 | 16 | 27 | |
| 30 м² | 18 | 19 | 32 |
Считаем по 100 Вт на квадратный метр при потолке до 2,7 м, комната +20 °C, прибор — RIFAR BASE 500, 197 Вт на секцию по паспорту, пересчёт на режим — по ГОСТ Р 53583-2009. Угловой комнате и большому окну — плюс 20 %. Больше 12–14 секций разумно ставить двумя приборами под разными окнами. Точное число для своей комнаты и прибора даёт калькулятор выше.
Цифры и источники
| Параметр | Значение | Источник |
|---|---|---|
| Напор в паспортной цифреУсловия номинального потока: ГОСТ Р 53583-2009, п. 3.11 — напор 70 °C, расход 0,1 кг/с, схема «сверху — вниз» | 70 °C | Условия номинального потока: ГОСТ Р 53583-2009, п. 3.11 — напор 70 °C, расход 0,1 кг/с, схема «сверху — вниз» |
| Доля паспортной цифры в режиме 70/50Формула (6) ГОСТ Р 53583-2009 при напоре 40 °C и показателе степени 1,3 | 48 % | Формула (6) ГОСТ Р 53583-2009 при напоре 40 °C и показателе степени 1,3 |
| Типоразмеров в справочнике38 секционных, 58 панельных, 455 трубчатых — Kermi, RIFAR, ROMMER, STOUT, КЗТО. У каждой строки назван документ, из которого взята цифра. | 551 | 38 секционных, 58 панельных, 455 трубчатых — Kermi, RIFAR, ROMMER, STOUT, КЗТО. У каждой строки назван документ, из которого взята цифра. |
| Гарантия на биметаллСертификаты соответствия RIFAR MONOLIT и SUPReMO; BASE — 10 лет, срок службы не менее 20 (паспорт, пп. 8.1–8.2); алюминий ALUM и сталь TUBOG — 10 лет | 25 лет | Сертификаты соответствия RIFAR MONOLIT и SUPReMO; BASE — 10 лет, срок службы не менее 20 (паспорт, пп. 8.1–8.2); алюминий ALUM и сталь TUBOG — 10 лет |
| Допуск на паспортный потокГОСТ 31311-2022, п. 5.4 — отклонение от значения, полученного при испытаниях | от −4 до +5 % | ГОСТ 31311-2022, п. 5.4 — отклонение от значения, полученного при испытаниях |
| Самый частый режим городских домовДвухтрубные системы жилых и общественных зданий — не более 95 °C: СП 60.13330.2020, п. 6.1.14 и прил. Б | 95/70 | Двухтрубные системы жилых и общественных зданий — не более 95 °C: СП 60.13330.2020, п. 6.1.14 и прил. Б |
Как режим системы меняет ответ
Одна и та же потребность в семи режимах. Прибор один, паспортная цифра одна — меняется только число секций.
| Режим системы | Напор при +20 °C | Доля паспортной | Вт на секцию | Секций на 1 800 Вт |
|---|---|---|---|---|
| 105/70однотрубная старого фонданапор 67,5 °C · 95 % паспортной · 187,9 Вт на секцию | 10 | |||
| 95/70двухтрубная через элеватор или ИТП · самый частый в городских домахнапор 62,5 °C · 86 % паспортной · 170 Вт на секцию | 11 | |||
| 90/70автономный котёл, полимерные трубынапор 60 °C · 82 % паспортной · 161,2 Вт на секцию | 12 | |||
| 80/60котёл на максимуменапор 50 °C · 65 % паспортной · 127,2 Вт на секцию | 15 | |||
| 75/65номинал EN 442-2 у импортных каталоговнапор 50 °C · 65 % паспортной · 127,2 Вт на секцию | 15 | |||
| 70/50типовой современный режимнапор 40 °C · 48 % паспортной · 95,2 Вт на секцию | 19 | |||
| 55/45конденсационный котёлнапор 30 °C · 33 % паспортной · 65,5 Вт на секцию | 28 |
Прибор во всех строках один — RIFAR BASE 500, 197 Вт на секцию по паспорту. Меняется только напор. Пересчёт — по формуле (6) ГОСТ Р 53583-2009 с показателем 1,3; верхние два графика заданы нормой (СП 60.13330.2020, п. 6.1.14 и прил. Б), остальные — проектное решение.

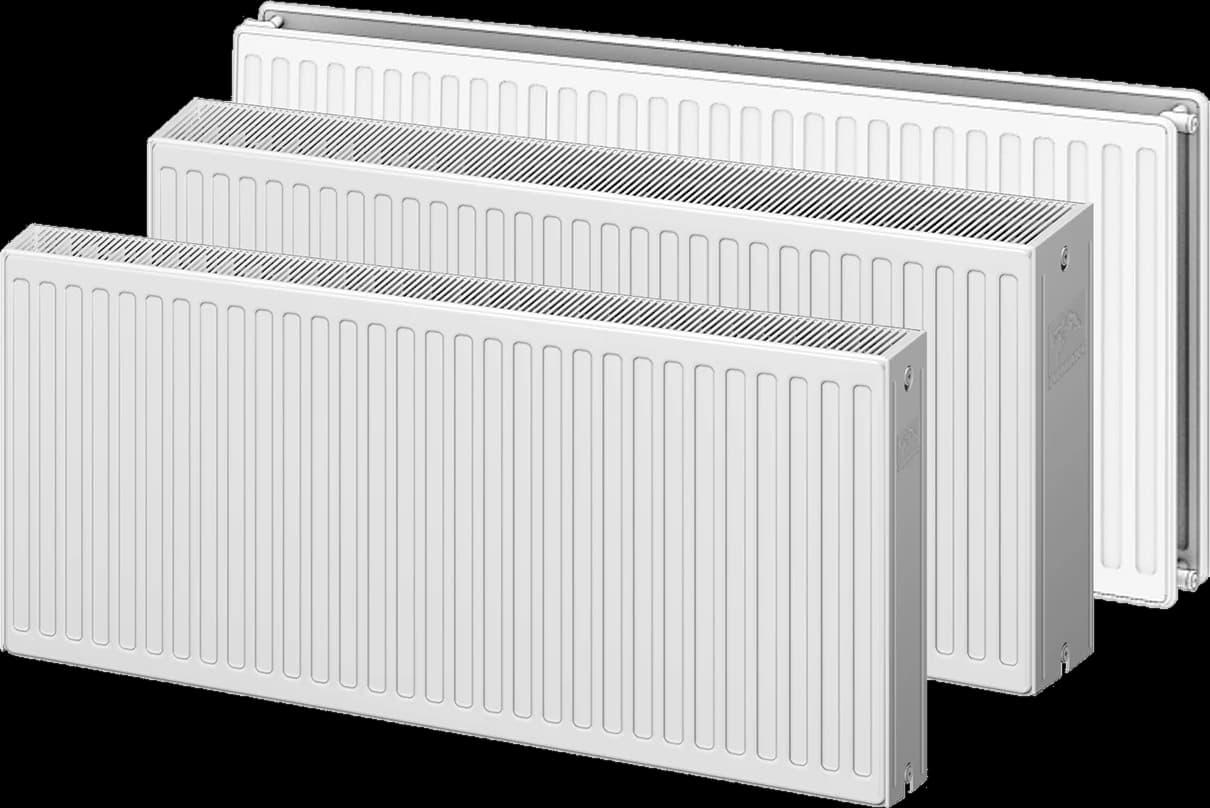

Глубина панельного радиатора
Если прибор не помещается под окно по длине, тот же поток даёт панель большей глубины.
| Тип | Глубина | Вт на метр при 70 °C | Длина под 1 800 Вт |
|---|---|---|---|
| 11 | 65 мм | 1 234 | 1 700 мм |
| 22 | 102 мм | 2 265 | 1 000 мм |
| 33 | 157 мм | 3 379 | 700 мм |
Высота у всех трёх одна — 500 мм, режим один — 95/70 при +20 °C. Разница только в глубине, и она решает, встанет прибор под проём или нет. Источник цифр — паспорт ROMMER версии 7.02 RU.
Теплоотдача по паспортам производителей
551 типоразмер пяти производителей: Kermi, RIFAR, ROMMER, STOUT, КЗТО. У каждой строки назван документ, из которого взята цифра.
| Вид прибора | В справочнике | Что входит |
|---|---|---|
| Секционные17 линеек, межосевые от 200 до 2000 мм. Биметалл и алюминий. | 38 типоразмеров | 17 линеек, межосевые от 200 до 2000 мм. Биметалл и алюминий. |
| ПанельныеТипы 10, 11, 12, 20, 21, 22, 30, 33 и высоты от 200 до 900 мм. Мощность в ваттах на метр — так же, как нормирует ГОСТ. | 58 сочетаний | Типы 10, 11, 12, 20, 21, 22, 30, 33 и высоты от 200 до 900 мм. Мощность в ваттах на метр — так же, как нормирует ГОСТ. |
| ТрубчатыеRIFAR, КЗТО и STOUT: 29 серий, от 1 до 5 рядов колонок, высоты от 180 до 2400 мм. | 455 кодов | RIFAR, КЗТО и STOUT: 29 серий, от 1 до 5 рядов колонок, высоты от 180 до 2400 мм. |
| Линейка | Материал | Межосевые, мм | Вт на секцию при 70 °C |
|---|---|---|---|
| RIFAR ALPбиметалл | биметалл | 500 | 161 |
| RIFAR Alumалюминий | алюминий | 500 · 350 · 200 | 186 · 137 · 99 |
| RIFAR Alum Ecoалюминий | алюминий | 500 · 350 | 165 · 130 |
| RIFAR BASEбиметалл | биметалл | 500 · 350 · 200 | 197 · 139 · 100 |
| RIFAR ECOBUILDбиметалл | биметалл | 500 · 300 | 186 · 122 |
| RIFAR MONOLITбиметалл | биметалл | 500 · 350 · 300 | 191 · 138 · 124 |
| RIFAR SUPReMOбиметалл | биметалл | 800 · 500 · 350 | 294 · 202 · 150 |
| STOUT ALPHAбиметалл | биметалл | 500 · 350 | 169 · 125 |
| STOUT ALPHAалюминий | алюминий | 500 · 350 | 173 · 131 |
| STOUT Anteprimaалюминий | алюминий | 2000 · 1800 | 344,2 · 315,3 |
| STOUT Sebinoалюминий | алюминий | 2000 · 1800 | 396,6 · 365,9 |
| STOUT Spaceбиметалл | биметалл | 500 · 350 | 183 · 134 |
| STOUT TITANбиметалл | биметалл | 500 · 350 · 200 | 198 · 164 · 104 |
| STOUT TITAN VENTILбиметалл | биметалл | 500 · 350 | 198 · 164 |
| STOUT Tonaleалюминий | алюминий | 2000 · 1800 | 353,8 · 325 |
| STOUT VEGAбиметалл | биметалл | 500 · 350 · 200 | 185 · 134 · 94 |
| STOUT VEGAалюминий | алюминий | 500 | 187 |
У каждой строки справочника назван документ, из которого взята цифра: паспорт, технический каталог или прайс производителя. Там, где источник — прайс, а не паспорт, это видно в калькуляторе под выбранной моделью.
Документы на приборы
Паспорта и сертификаты соответствия производителей — файлы открыты для скачивания. Паспорт на конкретный прибор запрашиваем и присылаем до оплаты.
- Паспорт RIFAR BASEРедакция 19.08.2025. Таблица 2 — теплоотдача секции при напорах от 30 до 70 °C
- Паспорт RIFAR MONOLITНеразборный биметалл, рабочее давление 2,0 МПа, разрушающее не менее 25,0 МПа
- Паспорт RIFAR ALUMАлюминий, требования к теплоносителю: pH 8,3–9,2, кислород не более 20 мкг/дм³
- Паспорт RIFAR TUBOGСталь трубчатая, 2 и 3 колонки. Завод публикует теплоотдачу на секцию, не на прибор
- Сертификат соответствия RIFAR BASEРОСС RU C-RU.НА79.В.00132/26 до 09.04.2031, по ГОСТ 31311-2022
- Сертификат соответствия RIFAR MONOLITРОСС RU C-RU.НА79.В.00127/26 до 09.04.2031. Гарантия завода 25 лет
- Паспорт стальных панельных ROMMERВерсия 7.02 RU, по ГОСТ 31311-2022. Первоисточник панельных строк справочника
- Технический каталог ROMMER, стальные панельныеТипы 10–33, высоты 200–600 мм, схемы монтажа и установочные размеры кронштейнов
- Технический каталог Kermi therm-x2Русский, декабрь 2022. Мощность сразу в четырёх режимах и при пяти температурах помещения
- Паспорт на конкретный приборЗапрашиваем у производителя под ваш заказ и присылаем до оплатыпо запросу
Вопросы и ответы
Сколько секций радиатора нужно на 20 квадратных метров
Зависит от системы. Возьмём нагрузку 2 кВт и секцию RIFAR BASE 500: при напоре 70 °C она даёт 197 Вт — это 11 секций, при напоре 60 °C 161,2 Вт — 13 секций, при напоре 40 °C 95,2 Вт — 22 секции: 2000 / 95,2 = 21,01, а округляем всегда вверх. Все три цифры из таблицы 2 паспорта. Посмотрите на котёл или на разводку в доме и выберите режим в подборе выше.
Алюминиевый или биметаллический радиатор
Разница в двух измеримых вещах. Разрушающее давление: не менее 6,0 МПа у алюминиевого ALUM против 10,0 МПа у BASE и 25,0 МПа у MONOLIT при одинаковом рабочем 2,0 МПа. И гарантия завода: 10 лет у ALUM и BASE, 25 — у MONOLIT; срок службы BASE по паспорту — не менее 20 лет. Требования к воде у RIFAR при этом одинаковые — pH 8,3–9,2 и кислород не более 20 мкг/дм³.
Можно ли ставить алюминиевые радиаторы на центральное отопление
Паспорта RIFAR ALUM и BASE это допускают: «в открытых или закрытых системах отопления, подключенных к внешним теплосетям по зависимой или независимой схемам». Ограничение не в материале, а в давлении — рабочее 2,0 МПа — и в качестве воды. У стальных панельных ROMMER ограничение жёстче: только закрытые системы с независимым присоединением и рабочее 1,0 МПа.
Панельный радиатор тип 22 или тип 33
Это выбор между мощностью и глубиной. ROMMER, высота 500 мм, длина 1 м, напор 70 °C: тип 21 — 1788 Вт при глубине 68 мм, тип 22 — 2265 Вт при 102 мм, тип 33 — 3379 Вт при 157 мм. Если прибор не влезает в проём по длине, берите глубже.

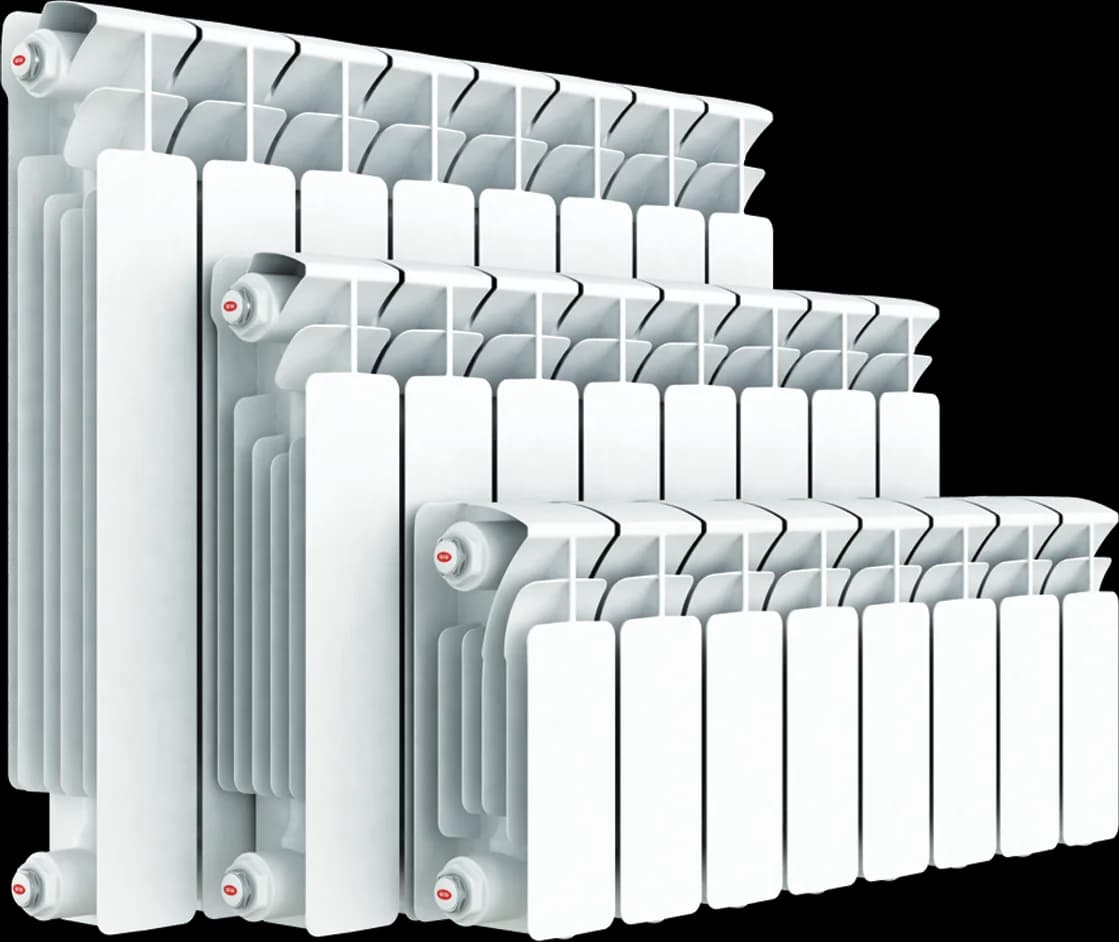

Какое межосевое выбрать: 350 или 500
Паспорт RIFAR BASE при напоре 70 °C: 500 — 197 Вт при высоте прибора 570 мм, 350 — 139 Вт при 415 мм, 200 — 100 Вт при 261 мм. Три секции с межосевым 500 примерно равны четырём с межосевым 350. Под низкий подоконник берите 350 и добавляйте секции.
Какое рабочее давление у радиатора
Смотреть надо три числа: рабочее, испытательное и разрушающее. RIFAR печатает все три, многие производители разрушающее не публикуют. Нижняя граница задана нормой: статическая прочность не менее чем в 2,5 раза выше максимального рабочего давления, пробное — не менее 1,5 рабочего и не менее 0,6 МПа (ГОСТ 31311-2022, пп. 5.2 и 5.3).
Почему радиатор греет только сверху
Чаще всего это воздух в приборе или схема подключения, а не нехватка мощности. Приборы положено держать постоянно заполненными — опорожнение не более 15 суток в год (ГОСТ 31311-2022, п. 10.2). И паспортный поток измеряют при движении воды «сверху — вниз»: при другой схеме он ниже, а поправку производители не печатают, поэтому наш расчёт её не применяет.
Какая гарантия на радиаторы
По сертификатам соответствия: RIFAR MONOLIT и SUPReMO — 25 лет; BASE — 10 лет, срок службы не менее 20 (паспорт, пп. 8.1–8.2); ALUM и TUBOG — 10 лет с момента продажи. ROMMER панельные — 15 лет с даты изготовления, ROMMER RST — 5 лет со дня продажи, но не более 6 лет со дня выпуска.
Откуда берётся показатель степени 1,3
Из паспорта прибора. Формула пересчёта в ГОСТ Р 53583-2009 — это Q = Q₀ · (Θ/Θ₀)ⁿ, а значения показателя стандарт не задаёт: по п. 7.4.4 их определяют испытаниями. Печатать показатель изготовитель обязан с 2023 года (ГОСТ 31311-2022, п. 5.18.3), поэтому у панельных мы берём паспортный — 1,28 у ROMMER, 1,3 у Kermi, — а где его нет, отраслевые 1,3. Сдвиг показателя на ±0,05 меняет ответ примерно на 3 %.
Бывает ли напор 70 °C в жилом доме
Бывает в старом фонде: однотрубная система 105/70 при нормативных +18 °C в комнате даёт напор 69,5. То есть паспортная цифра описывает реальную систему — просто не ту, которую ставят сегодня. В двухтрубной 95/70 при +20 напор 62,5, у газового котла на 70/50 — 40, у конденсационного на 55/45 — 30.
От чего кроме площади зависит число секций
Одна и та же комната требует разного числа секций в зависимости от того, какой водой её греют. Паспортные ватты измерены при напоре 70 °C — это разница между средней температурой воды и воздухом в комнате. В городской двухтрубной системе напор около 62, у газового котла — 40.
Паспорт RIFAR BASE, таблица 2: секция 500 мм — 197 Вт при напоре 70 и 95,2 Вт при напоре 40
Почему у соседа на ту же площадь прибор вдвое короче
Обычно дело не в приборе, а в системе. Дом старого фонда с однотрубной разводкой даёт высокий напор, и там хватает десяти секций. В новостройке с конденсационным котлом на ту же комнату нужно почти двадцать.
Пределы температуры теплоносителя для жилых зданий — СП 60.13330.2020, п. 6.1.14 и прил. Б
При каких условиях измерена теплоотдача в карточке
Теплоотдача без указания напора ничего не говорит: 197 Вт и 95 Вт — это один и тот же прибор. Мы печатаем условие рядом с цифрой и называем документ, из которого она взята.
Условия номинального потока: напор 70 °C, расход 0,1 кг/с, схема «сверху — вниз» — ГОСТ Р 53583-2009, п. 3.11
Что делать, если прибор не помещается под окно
Так бывает: девятнадцать секций по 80 мм это 1520 мм, а проём 1300. Решение не в том, чтобы мириться с недогревом, а в том, чтобы взять прибор глубже. Тот же поток выходит на длине вдвое меньше.
Паспорт ROMMER, высота 500 мм, длина 1 м при напоре 70 °C: тип 11 — 1500 Вт, тип 22 — 2265 Вт, тип 33 — 3379 Вт
